ZA-MDS 微震生命探測儀是一種利用微小震動傳感信號對車廂內藏人員進行探測的設備,該設備適用于監獄、邊防、公共安全等領域?qū)噧?nèi)藏匿人員進行檢查。車輛內部藏匿有人的時候,藏匿者的心臟會產生有節律的跳動,此震動會傳遞到車輛底部和支撐系統上,通過連接傳感器與被檢車輛,將此震動采集并通過數據線纜傳遞回?cái)?shù)據分析設備,由軟件進行分析,分析軟件運算范圍精確集中在心臟跳動的頻率范圍內,以這種震動分析為基礎,在顯示終端上可明確顯示是否有人存在,并伴隨聲光報警。這種技術避免了傳統的X射線、CO2等的局限性,采用被動式檢測,對操作員和被檢車輛人員完全無害,環境要求低,檢測效率高,可連續工作,隨時部署
○ 工控機:Intel i5 3.4GHz 處理器;8GB內存;512GB存儲;Windows10/麒麟 64位操作系統
○ 機柜式整體造型,便于快速移動,隨時部署
○ 探測人類心跳的震動信號,被動式檢測,對人員設備完全無害,零輻射
○ 23.6寸高清工業觸摸顯示屏,無線鍵鼠,便捷操作
○ 傳感器信號線纜可以自由引出并自動回收,最大引出長度25米,便于各種環境下的使用
○ 三色報警燈、高音喇叭(音量>80dB(A))
○ 可選用無線/有線、融合探測模式
○ 檢查結果可備份至U盤等介質,便于長期保存;設備運行及檢測情況信息及數據可與監控指揮中心聯網

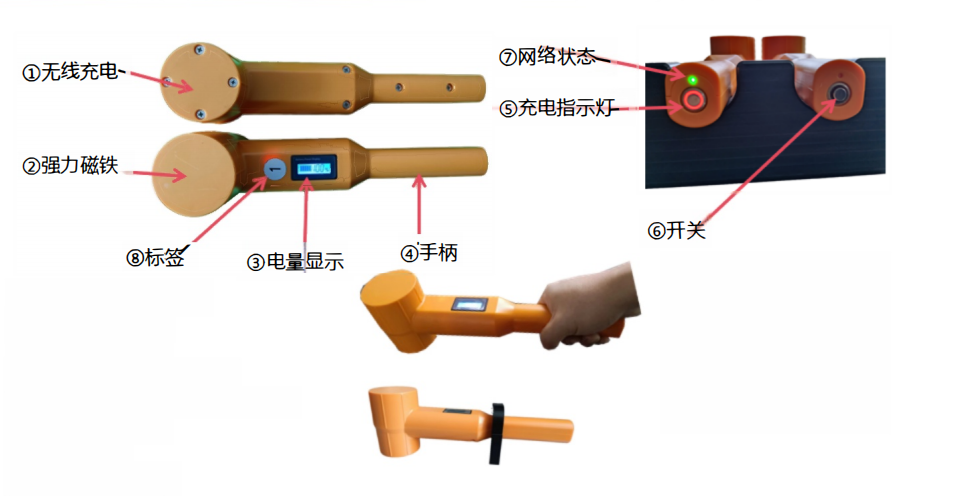

○ 傳感終端模塊化設計,頂吸式自動吸附,無線充電、數據傳輸為一體
○ 對應特殊應用場合下的特殊車輛,用戶可自定義新車型,并實時車輛校準,使人員識別算法最大限度地契合監獄、邊防的當?shù)鼐唧w條件
○ 智能分析系統v2.0
參數名稱 | 參數值 |
---|---|

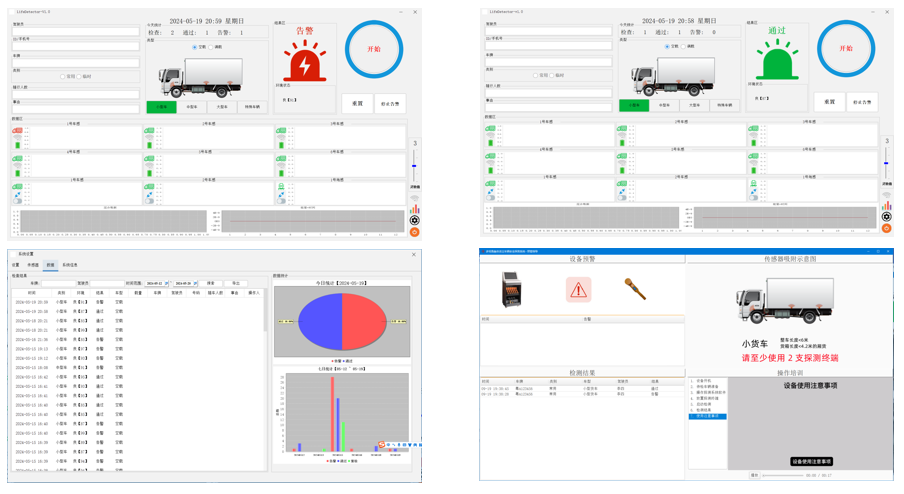

系統專用軟件界面 |
系統專用軟件主界面由功能模塊區、信號采集動態顯示區、檢查結果動態顯示區和檢查結果最終顯示區組成 可以顯示當前登錄用戶、當前選擇的車型、當前采集的信號波形以及檢查的最終結果 |
車輛檢查功能 |
僅按一鍵即可實現一次標準流程車輛檢查,操作簡單 檢查結果在檢查完成之后立即顯示在系統界面上,并伴隨聲光報警或提示 放行對應綠色警燈,間斷音警鈴 搜查對應紅色警燈,連續音警鈴 |
檢查記錄管理功能 | 每次檢查記錄自動存儲在系統數據庫內 可以查閱所有檢查記錄的檢查時間、操作人員、檢查結果和附加信息 用戶可以指定檢索記錄的時間范圍 用戶可以指定檢索記錄的操作人員 用戶可以指定檢索記錄的檢查結果(放行或搜查) |
用戶管理功能 | 用戶依照權限不同,分為管理員組和操作員組 管理員組有所有權限;操作員組僅可以進行正常掃描和查閱檢查記錄,無法更改系統配置 用戶的狀態分為激活和關閉兩種,激活的用戶可以登錄系統,關閉的用戶無法登錄和使用本系統 管理員可以增加、更改和刪除用戶 管理員可以更改用戶的權限和狀態 |
系統配置管理功能 | 系統在信息未輸入完整的情況下開始一次檢查時,可以向用戶提出警示,本功能可以由管理員開啟或取消 管理員可以開啟或關閉系統的放行提示鈴音和搜查報警鈴音 管理員可以單獨啟用或禁用任意車輛震動傳感器、地面環境傳感器或風力環境傳感器 |
車輛校準管理功能 | 管理員可以針對新的特殊車輛,增加、更改或刪除自定義車型 對于自定義車型,可以進行車輛校準,系統自動采集數據并分析綜合形成車輛信息 校準車型的標準流程不超過2分鐘(人工準備的時間除外) |
探測功能 | 當人的心臟跳動時,血液在全身流動會產生微弱的但是可以被偵測到的力量,這種力量可以轉化為一種有節律的震動波 傳感器檢測到這種震動波后傳送給數據分析主機,數據分析主機只需要幾秒鐘的時間便可判斷出是否有生命體的存在 電磁傳感器能準確的判斷出人所處的位置,便于檢查人員快速的找出藏匿者 |
控制功能 | 顯示控制終端具有對探測主機進行控制的功能,包括探測主機的初始化、開始探測、停止和關閉等 |
顯示功能 | 具備運動目標實時顯示功能,并對探測到的運動及靜止人體結果以不同圖形進行屏幕顯示 |
自動判別功能 | 通過對傳感器探測數據的自動處理進而自動判別在探測區域是否有生命體存在 |
數據管理功能 | 支持車輛出入管理功能,可對進出車輛實現登記、測試記錄、結果輸出、備份,登陸人員管理等功能 系統具有開機自檢功能,當傳感器未連接或連接錯誤時,系統自動提示傳感器連接錯誤,當數據采集裝置與工控機連接錯誤時,系統也有自動提示功能 提供開放接口供第三方軟件集成,設備運行及檢測情況在需要時可與監控指揮中心聯網 |
